ELW2424DE.1


LONWORKS® KOMPATIBILNÝ EXPANZNÝ PLC MODUL


Vlastnosti:

  - expandovaná štandardná zbernica I/O Muxbus

  - 24 opticky oddelených digitálnych vstupov

  - 24 opticky oddelených transistorových výstupov

  - zbernicový konektor pre pripojenie k základnému modulu (ELW2416DB.1)

Popis HW:

  - 3 x 8 opticky oddelených digitálnych vstupov (I4 ÷ I6)

  - 3 x 8 opticky oddelených transistorových výstupov (Q3 ÷ Q5)

  - zbernicový konektor CANNON 25 pinov

Popis:

      Modul ELW2424DE.1 predstavuje efektívny HW nástroj pri budovaní LONWORKS aplikácií, ako expanzný modul k základnému PLC modulu ELW2416DB.1, kdekoľvek sa požaduje väčší počet digitálnych vstupov/výstupov, ako umožňuje základný modul. Spojením týchto modulov je možné dosiahnuť výkonnú zostavu 6x8 DI plus 5x8DO. Vďaka takejto integrácii môže zákazník dosiahnuť optimalizáciu aplikácie tak po technickej ako aj ekonomickej stránke.

Technické údaje

Parametre

Rozsah

Jednotky

  Napájanie

24 ± 20%

V DC

  Prúdový odber (bez záťaže vstupov)

< 100

mA

  Prepojky pre identifikáciu typu pripojeného expanzného modulu

8

-

  Počet vstupov

24

-

  Typ digitálnych vstupov

24/5

V/mA

  Úroveň vstupu - log. 0

< 3

V

  Úroveň vstupu - log. 1

> 12

V

  Počet výstupov

24

-

  Typ digitálnych výstupov

24/200

V/mA

  3 x ochrana výstupov / 8xDO - sklenená poistka

F250/2,0

V/A

  Ochrana základnej dosky – sklenená poistka

F250/0,1

V/A

  Trieda krytia

IP20

-

  Rozmery d x š x v

177,5 x 125 x 48

mm

  Montáž na DIN lištu

DIN 35

-

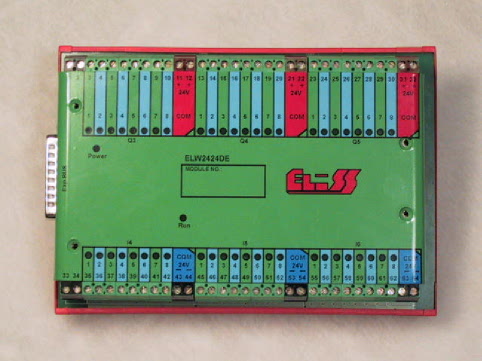

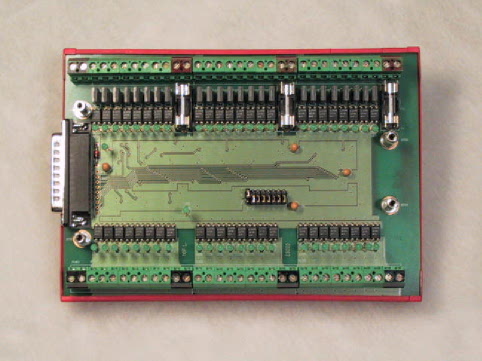

Fotodokumentácia
